高精度な研磨・研削加工は
鬼頭精器製作所にお任せください。
研磨・研削加工の対応幅
内面研削加工、円筒研削加工、平面研削加工
対応サイズ
内面研削
最小:φ6mm
最大:φ260mm
円筒研削
最小:φ2mm
最大:φ350mm
平面研削
最小:10×10mm
最大:400×800mm
加工精度
0.001mm
※実績
同軸度、同芯度、真円度、円筒度、振れ精度、直角度など、各公差対応
ロット
1個~100個
※100個以上はご相談ください
対応素材
アルミ
A5052、A5056、A6061、A7075、A2014、A2017など
ステンレス
SUS303、SUS304、SUS430、SUS630、SUS316など
鉄
S45C、S50C、SS400、SKD11、SCM435など
難削材
チタン、インコネル、ハステロイ対応可
鋳物・アルミ鋳物
FC,FCD各種、AC各種、ADC12など
![内面研削加工](/wp/wp-content/themes/kitouseiki_2024/assets/images/page/grind_main01.jpg)
内面研削加工
円筒形状製品の内径を研削する加工です。最小Φ6mm~最大内径Φ260mmまで対応可能です。テーパー角30°はじめ、あらゆるテーパー角の内面研削加工にも対応しています。
※サイズによる
高精度な内面研削加工技術で、真円度、同軸度、円筒度、 センターに対しての振れ精度0.001㎜~※実績 面粗さRa.0.1μm~※実績 対応可能です
![円筒研削加工](/wp/wp-content/themes/kitouseiki_2024/assets/images/page/grind_main02.jpg)
円筒研削加工

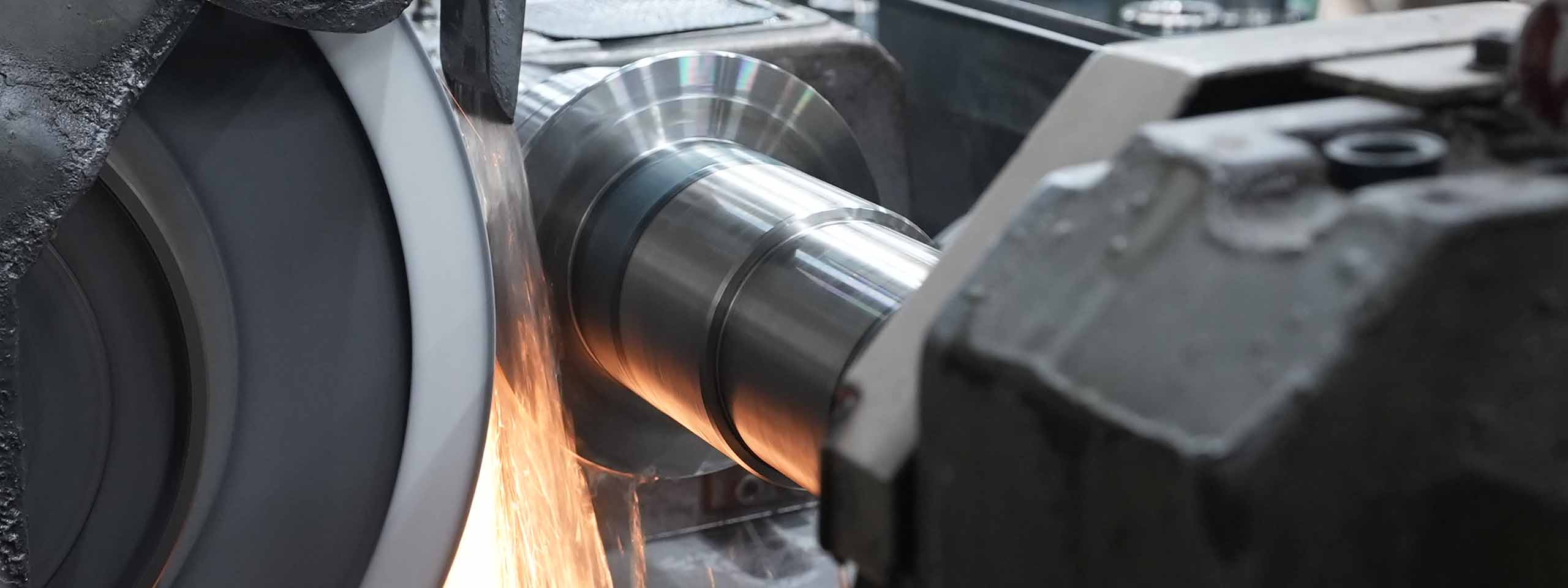

円筒形状製品の外径を研削する加工です。最小Φ2mm~最大外径Φ350mmまで対応可能です。テーパ角30°はじめ、あらゆるテーパー角に対応可能です
※サイズによる
最長1000㎜程度の長尺シャフトの研削加工ができます。1000㎜の場合寸法公差±0.002mm~ 量産用のCNC円筒研削盤も保有しており、単品から数百個程度の量産まで対応可能です。 真円度、同軸度、振れ精度、端面の直角度などの幾何学公差0.001mm~※実績 面粗さRa.0.1μm~※実績
![平面研削加工](/wp/wp-content/themes/kitouseiki_2024/assets/images/page/grind_main03.jpg)
平面研削加工
平面度、平行度、直角度など、0.001㎜~対応可能です。
最小10mm×10mm~最大400mm×800mm程度のサイズまで加工できます。
丸物製品の溝形状に対する研磨仕上げで対称度0.005や、ステンレスSUS304のt=0.8㎜極薄板の研削加工で、平面度、平行度0.01mm精度対応実績あり。
製品事例
研磨・研削加工主要設備
-
CNC内面研削盤
オカモト IGM-2M
テーパー角30° 加工径φ3~φ200mm迄 -
平面研削盤
三井ハイテック MSG-400HMD
サイズ130×270
